Baureihe 02

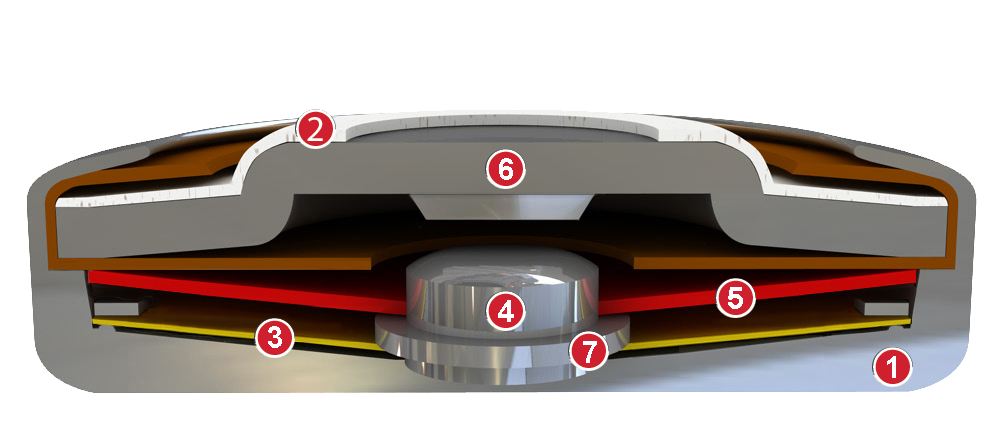

Das Schaltwerk der Baureihe 02 ist formschlüssig und selbstausrichtend zwischen dem Boden eines stromleitfähigen Gehäuses (1) und einem davon isolierten Deckel (2) aus Stahl mit integriertem Silberkontakt (6), der dieses knopfzellenartig verschließt, eingespannt. Eine Bimetall­­schnappscheibe (5) drückt mittels ihrer Stellkraft den sie mittig durchragenden, beweglichen Kontakt (4) an dessen umlaufender Schulter (7) gegen die den Kontakt (4) ebenfalls umfassende Federschnappscheibe (3). Aufgrund der höheren Stellkraft der Bimetallscheibe (5) bleibt der Schaltkontakt gegen den mechanischen Widerstand der Federschnappscheibe (3) vor Erreichen der Nennschalttemperatur geöffnet. Der Kontakt bleibt auch dann geöffnet, solange die Bimetallscheibe (5) – nur auf die Umgebungstemperatur reagierend – kontinuierlich arbeitet und ihre Form verändert. Erst bei Erreichen der Nennschalttemperatur schnappt die Bimetallscheibe (5) in ihre umgekehrte Lage und durch den schlagartig frei­werdenden Druck der Federschnappscheibe (3) wird der Kontakt geschlossen. Die Federschnappscheibe (3) ist nun Stromübertragungsglied und ermöglicht so, dass die Bimetallscheibe (5) weiterhin kontinuierlich arbeiten kann. Bei Erreichen der Rücksprungtemperatur schnappt die Bimetallscheibe in ihre Ausgangslage zurück und der Kontakt ist wieder geöffnet.

Produkte in der Baureihe 02

N02

Leistungsklasse: 1,6 A bis 7,5 A
Baureihe: 02

  • Schließer
  • automatisch rückstellend
  • mit Anschlussdraht
  • teilisoliert in Kunststoffkappe

C02-PIN

Leistungsklasse: 1,6 A bis 7,5 A
Baureihe: 02

  • Schließer
  • automatisch rückstellend
  • mit Pins
  • ohne Isolierung

C02

Leistungsklasse: 1,6 A bis 7,5 A
Baureihe: 02

  • Schließer
  • automatisch rückstellend
  • mit Anschlussleitungen
  • ohne Isolierung

S02

Leistungsklasse: 1,6 A bis 7,5 A
Baureihe: 02

  • Schließer
  • automatisch rückstellend
  • mit Anschlussleitungen
  • Mylar®-Nomex®

L02

Leistungsklasse: 1,6 A bis 7,5 A
Baureihe: 02

  • Schließer
  • automatisch rückstellend
  • mit Anschlussleitungen
  • voll isoliert im Anschraubgehäuse
