Thermik Forschungsteam für kundenspezifische Lösungen zur Temperatursicherung

Temperaturüberwachung durch PTC-Thermistoren

Thermik-Thermistoren – handelsübliche Bezeichnung u. a. auch Motorschutzfühler, Kaltleiter, PTC-Sensoren, PTCs, Temperaturfühler etc. – werden zur Temperaturüberwachung eingesetzt. Sie sind optimal konzipiert für den direkten Einbau in Wicklungen von Elektromotoren und Transformatoren. Ebenso sind Thermik-Thermistoren in entsprechenden Gehäusen als Überhitzungsschutz von Geräten (elektronischen Baugruppen, Kühlkörpern etc.) geeignet. Sie zeichnen sich gegenüber herkömmlichen Produkten aufgrund ihrer geringen Masse mit der höchsten Temperaturanspruchempfindlichkeit aus.

Die Baureihe der PTC-Thermistoren

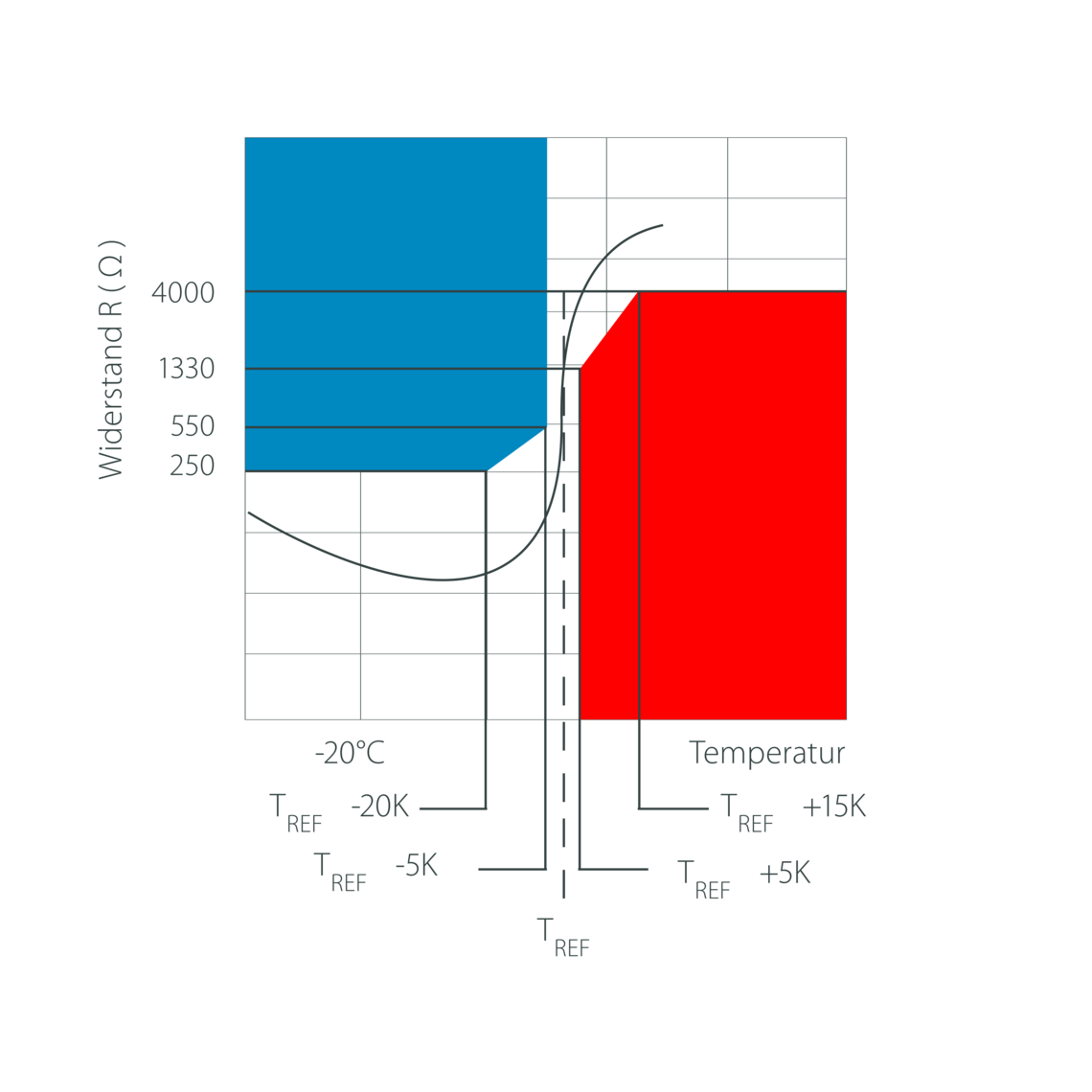

Unsere Thermistoren zeichnen sich durch eine sehr hohe Temperaturempfindlichkeit aus und entsprechen den unten aufgeführten Kennwerten gemäß DIN VDE 0898-1-401:2016 sowie der IEC60034-11:2004. Im Bereich der Nennansprechtemperatur steigt der Widerstand stark an, diese Änderung kann über ein Auslösegerät zum Abschalten des Laststromkreises verwendet werden. Zudem sind elektronische Auswertungen in unterschiedlichsten Anwendungen möglich.

Um beim Formen der Wickelköpfe die mechanische Beanspruchung der PTC-Thermistoren zu minimieren, sind die PTCs nach Möglichkeit parallel zur Wicklung einzulegen. Dabei ist die standardisierte Mylar®-Nomex® Schrumpfkappe aufgrund ihrer mechanischen Stabilität sehr gut geeignet. Auf Anfrage sind auch andere handelsübliche Isolationen erhältlich. In Verbindung mit der Miniaturpille (Ø 1,9 mm) werden je nach Ausführung Ansprechzeiten von fünf bis maximal zehn Sekunden erzielt. Nachhaltige Funktionalität und Leistungsfähigkeit sind in allen Thermik-Produkten von großer Bedeutung.

Allgemeine Anwendungsgebiete

PTC-Thermistoren sind wärmeempfindliche Sensoren, deren Widerstände mit der Temperatur ansteigen und finden Anwendung in fast allen Bereichen, in denen eine digitale Temperaturmessung erforderlich ist, zum Beispiel im Motorschutz. Neben dem Automotive-Bereich zählen noch viele weitere Bereiche zu den alltäglichen Einsatzgebieten von Thermistoren:

  • Brandmelder
  • Backöfen
  • Kühlschränke
  • Lebensmittelindustrie
  • Luftfahrtindustrie
  • Industrie- und Medizinelektronik
