Schutz-Temperatur-Begrenzer N02

Leistungsklasse: 1,6 A bis 7,5 A
Baureihe: 02

  • Schließer
  • automatisch rückstellend
  • mit Anschlussdraht
  • teilisoliert in Kunststoffkappe
Datenblatt herunterladen

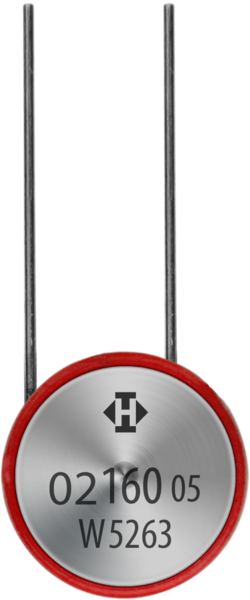

Schutz-Temperatur-Begrenzer N02

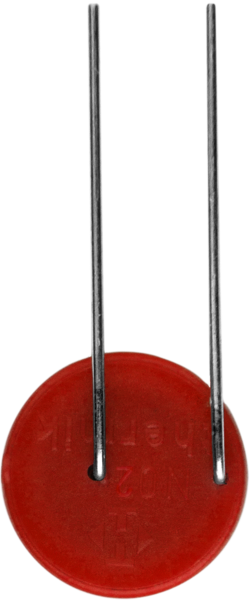

Schutz-Temperatur-Begrenzer N02

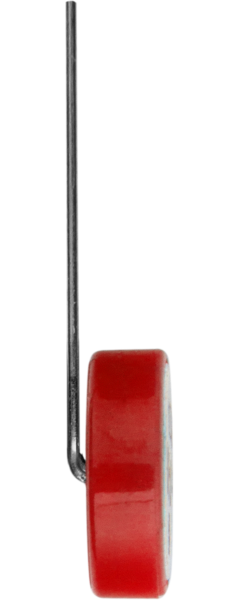

Schutz-Temperatur-Begrenzer N02
Schutz-Temperatur-Begrenzer N02

Das Schaltwerk der Baureihe 02 ist formschlüssig und selbstausrichtend zwischen dem Boden eines stromleitfähigen Gehäuses (1) und einem davon isolierten Deckel (2) aus Stahl mit integriertem Silberkontakt (6), der dieses knopfzellenartig verschließt, eingespannt. Eine Bimetall­­schnappscheibe (5) drückt mittels ihrer Stellkraft den sie mittig durchragenden, beweglichen Kontakt (4) an dessen umlaufender Schulter (7) gegen die den Kontakt (4) ebenfalls umfassende Federschnappscheibe (3). Aufgrund der höheren Stellkraft der Bimetallscheibe (5) bleibt der Schaltkontakt gegen den mechanischen Widerstand der Federschnappscheibe (3) vor Erreichen der Nennschalttemperatur geöffnet. Der Kontakt bleibt auch dann geöffnet, solange die Bimetallscheibe (5) – nur auf die Umgebungstemperatur reagierend – kontinuierlich arbeitet und ihre Form verändert. Erst bei Erreichen der Nennschalttemperatur schnappt die Bimetallscheibe (5) in ihre umgekehrte Lage und durch den schlagartig frei­werdenden Druck der Federschnappscheibe (3) wird der Kontakt geschlossen. Die Federschnappscheibe (3) ist nun Stromübertragungsglied und ermöglicht so, dass die Bimetallscheibe (5) weiterhin kontinuierlich arbeiten kann. Bei Erreichen der Rücksprungtemperatur schnappt die Bimetallscheibe in ihre Ausgangslage zurück und der Kontakt ist wieder geöffnet.

Technische Angaben

Mögliche Nennschalttemperatur in 5°C Stufen
60 °C - 200 °C
Toleranz (Standard)
±5 K
Rückschalttemperatur (RST)
UL
≥ 35 °C (≤ 80°C NST)
-35 K ± 15 K (≥ 85°C ≤ 180° C NST)
-65 K ± 15 K (≥ 185° C ≤ 200° C NST)
VDE
≥ 35 °C
(definierte RST auf Kundenwunsch möglich)
Bauhöhe ab
3,4 mm
Durchmesser
10,0 mm
Länge der Anschlusspins
14,0 mm / 20,0 mm
Imprägnierbeständigkeit
geeignet
Geeignet zum Einbau in Schutzklasse
I
Druckbeständigkeit des Schaltergehäuses
450 N
Standardanschluss
Draht mit d = 0,5 mm / AWG22
Betriebsspannungsbereich AC
bis 500 V AC
Bemessungsspannung AC
250 V (VDE) 277 V (UL)
Bemessungsstrom AC cos ϕ = 1,0 / Zyklen
2,5 A / 10.000
Bemessungsstrom AC cos ϕ = 0,6 / Zyklen
1,6 A / 10.000
Gesamtprellzeit
< 1 ms
Kontaktwiderstand (nach MIL-STD. R5757)
≤ 50 mΩ
Vibrationsfestigkeit bei 10 … 60 Hz
100 m/s²

Approbationen

IEC CQC CSA VDE ENEC
