Baureihe K1

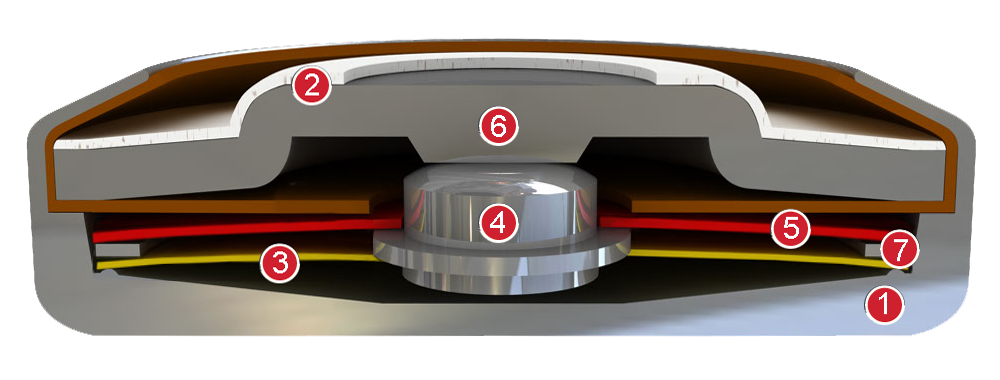

Das Schaltwerk der Baureihe K1 ist formschlüssig und selbstausrichtend zwischen dem Boden eines stromleitfähigen Gehäuses (1) und einem davon isolierten Kontaktdeckel aus Stahl (2) mit integriertem, stationärem Silberkontakt (6), der dieses knopfzellenartig verschließt, eingespannt. Die das Stromübertragungsglied bildende Federschnappscheibe (3) trägt zugleich den beweglichen Kontakt (4) und entlastet – beständigen, gleichbleibenden Kontaktdruck ausübend – die Bimetallscheibe (5) von Stromdurchfluss und Eigenerwärmung. Die Bimetallscheibe (5) wird an dem durchragenden beweglichen Kontakt (4) gehalten, ohne verschweißt oder eingespannt befestigt werden zu müssen. Sie kann somit freiliegend kontinuierlich arbeiten und reagiert nur auf die Umgebungstemperatur im zu schützenden Gerät. Zusätzlich befindet sich zwischen der Bimetallscheibe (5) und der Federschnappscheibe (3) eine Einlage aus Isoliermaterial (7) um in Applikationen mit unkontrollierten, magnetischen Einwirkungen für die Funktion selbst unerhebliche Vibrationsgeräusche durch die schwingende Bimetallscheibe (5) auf der Federschnappscheibe (3) zu unterbinden. Bei Erreichen der Nennschalttemperatur schnappt die Bimetallscheibe (5) in ihre umgekehrte Lage und drückt die Federschnappscheibe (3) nach unten. Der Kontakt wird schlagartig geöffnet und der Temperaturanstieg des zu schützenden Gerätes unterbrochen. Sinkt nun die Umgebungstemperatur, schnappt die Bimetallscheibe (5) bei Erreichen einer definierten Rückschalttemperatur in ihre Ausgangslage zurück und der Kontakt wird wieder geschlossen.

Produkte in der Baureihe K1

LK1

Leistungsklasse: 1,6 A bis 7,5 A
Baureihe: K1

  • Öffner
  • automatisch rückstellend
  • mit Anschlussleitungen
  • voll isoliert im Anschraubgehäuse

CK1 Pin

Leistungsklasse: 1,6 A bis 7,5 A
Baureihe: K1

  • Öffner
  • automatisch rückstellend
  • mit Pins
  • ohne Isolierung

CK1

Leistungsklasse: 1,6 A bis 7,5 A
Baureihe: K1

  • Öffner
  • automatisch rückstellend
  • mit Anschlussleitungen
  • ohne Isolierung

SK1

Leistungsklasse: 1,6 A bis 7,5 A
Baureihe: K1

  • Öffner
  • automatisch rückstellend
  • mit Anschlussleitungen
  • Mylar®-Nomex®

NK1

Leistungsklasse: 1,6 A bis 7,5 A
Baureihe: K1

  • Öffner
  • automatisch rückstellend
  • mit Anschlussdraht
  • teilisoliert in Kunststoffkappe
