Baureihe 01

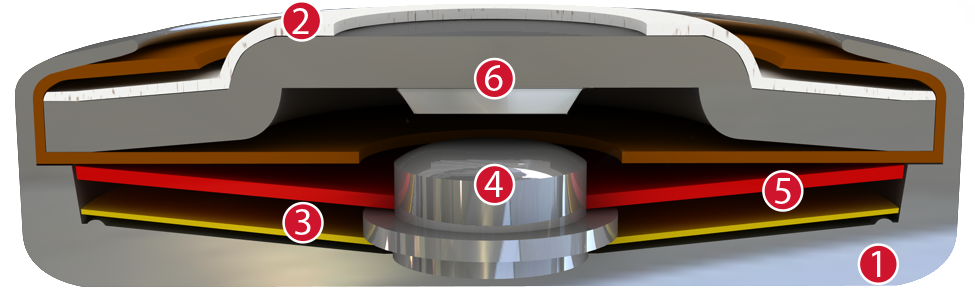

Das Schaltwerk der Baureihe 01 ist formschlüssig und selbstausrichtend zwischen dem Boden eines stromleitfähigen Gehäuses (1) und einem davon isolierten Kontaktdeckel aus Stahl (2) mit integriertem, stationärem Silberkontakt (6), der dieses knopfzellenartig verschließt, eingespannt. Die das Stromübertragungsglied bildende Federschnappscheibe (3) trägt zugleich den beweglichen Kontakt (4) und entlastet - beständigen, gleichbleibenden Kontaktdruck ausübend - die Bimetallscheibe (5) von Stromdurchfluss und Eigenerwärmung. Die Bimetallscheibe (5) wird an dem durchragenden beweglichen Kontakt (4) gehalten, ohne verschweißt oder eingespannt befestigt werden zu müssen. Sie kann somit freiliegend, kontinuierlich arbeiten und reagiert nur auf die Umgebungstemperatur im zu schützenden Gerät. Bei Erreichen der Nennschalttemperatur schnappt die Bimetallscheibe (5) in ihre umgekehrte Lage und drückt die Federschnappscheibe (3) nach unten. Der Kontakt wird schlagartig geöffnet und der Temperaturanstieg des zu schützenden Gerätes unterbrochen. Sinkt nun die Umgebungstemperatur, schnappt die Bimetallscheibe (5) bei Erreichen einer definierten Rückschalttemperatur in ihre Ausgangslage zurück und der Kontakt ist wieder geschlossen.

Produkte in der Baureihe 01

Schutz-Temperatur-Begrenzer 01
Schutz-Temperatur-Begrenzer 01
Schutz-Temperatur-Begrenzer 01

01

Leistungsklasse: 1,6 A bis 7,5 A
Baureihe: 01

  • Öffner
  • automatisch rückstellend
  • für Klemmkontaktierung
  • ohne Isolierung
Schutz-Temperatur-Begrenzer B01
Schutz-Temperatur-Begrenzer B01
Schutz-Temperatur-Begrenzer B01

B01

Leistungsklasse: 1,6 A bis 7,5 A
Baureihe: 01

  • Öffner
  • automatisch rückstellend
  • mit Anschlussleitungen
  • Ryton®-Kappe
Schutz-Temperatur-Begrenzer F01
Schutz-Temperatur-Begrenzer F01
Schutz-Temperatur-Begrenzer F01

F01

Leistungsklasse: 1,6 A bis 7,5 A
Baureihe: 01

  • Öffner
  • automatisch rückstellend
  • mit Anschlussleitungen
  • voll isoliert in Nomex®-Kappe
Schutz-Temperatur-Begrenzer C01-PIN
Schutz-Temperatur-Begrenzer C01-PIN
Schutz-Temperatur-Begrenzer C01-PIN

C01-PIN

Leistungsklasse: 1,6 A bis 7,5 A
Baureihe: 01

  • Öffner
  • automatisch rückstellend
  • mit Pins
  • ohne Isolierung
Schutz-Temperatur-Begrenzer C01
Schutz-Temperatur-Begrenzer C01
Schutz-Temperatur-Begrenzer C01

C01

Leistungsklasse: 1,6 A bis 7,5 A
Baureihe: 01

  • Öffner
  • automatisch rückstellend
  • mit Anschlussleitungen
  • ohne Isolierung
Schutz-Temperatur-Begrenzer S01
Schutz-Temperatur-Begrenzer S01
Schutz-Temperatur-Begrenzer S01

S01

Leistungsklasse: 1,6 A bis 7,5 A
Baureihe: 01

  • Öffner
  • automatisch rückstellend
  • mit Anschlussleitungen
  • Mylar®-Nomex®
Schutz-Temperatur-Begrenzer C01-HT
Schutz-Temperatur-Begrenzer C01-HT
Schutz-Temperatur-Begrenzer C01-HT

C01-HT

Leistungsklasse: 1,6 A bis 7,5 A
Baureihe: 01

  • Öffner
  • automatisch rückstellend
  • mit Anschlussleitungen
  • ohne Isolierung
Schutz-Temperatur-Begrenzer S01-HT
Schutz-Temperatur-Begrenzer S01-HT
Schutz-Temperatur-Begrenzer S01-HT

S01-HT

Leistungsklasse: 1,6 A bis 7,5 A
Baureihe: 01

  • Öffner
  • automatisch rückstellend
  • mit Anschlussleitungen
  • PTFE
Schutz-Temperatur-Begrenzer L01
Schutz-Temperatur-Begrenzer L01
Schutz-Temperatur-Begrenzer L01

L01

Leistungsklasse: 1,6 A bis 7,5 A
Baureihe: 01

  • Öffner
  • automatisch rückstellend
  • mit Anschlussleitungen
  • voll isoliert im Anschraubgehäuse
Schutz-Temperatur-Begrenzer N01
Schutz-Temperatur-Begrenzer N01
Schutz-Temperatur-Begrenzer N01

N01

Leistungsklasse: 1,6 A bis 7,5 A
Baureihe: 01

  • Öffner
  • automatisch rückstellend
  • mit Anschlussdraht
  • teilisoliert in Kunststoffkappe
Schutz-Temperatur-Begrenzer 01-SMD
Schutz-Temperatur-Begrenzer 01-SMD
Schutz-Temperatur-Begrenzer 01-SMD

01-SMD

Leistungsklasse: 1,6 A bis 7,5 A
Baureihe: 01

  • Öffner
  • automatisch rückstellend
  • ohne Leitungen
  • ohne Isolierung
