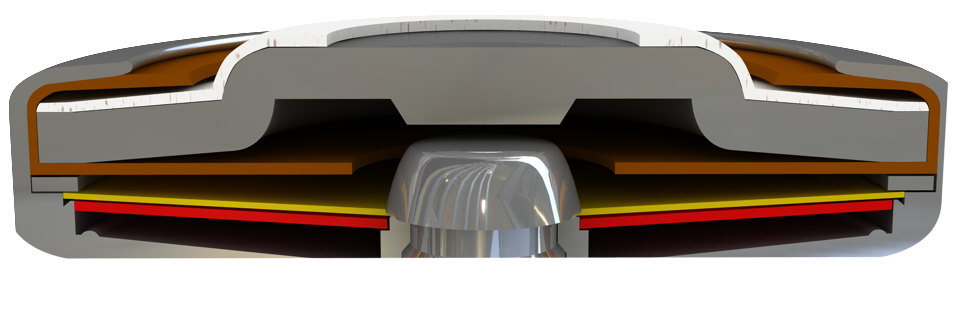

Ein unverlierbar ineinander vernietetes Schaltwerk bestehend aus einem beweglichen Silberkontakt (1), einem Kontaktträger (2), einer Federschnappscheibe (3) und einer Bimetallscheibe (4) ist formschlüssig und selbstausrichtend zwischen einem stromleitfähigen, wärmeübertragenden Gehäuse (5) und einem davon isolierten Kontaktdeckel aus Stahl (6) mit stationärem Gegenkontakt (7) eingespannt. Dabei wird das Schaltwerk von der als Stromübertragungsglied einsetzenden Federschnappscheibe (3), die zwischen einer Auflageschulter und einem umlaufenden Ring gehalten wird, offen gehalten. Die unter ihr liegende, ebenfalls vom beweglichen Kontakt (1) durchragte Bimetallscheibe (4) kann somit freiliegend von mechanischen Belastungen kontinuierlich arbeiten. Sobald die Bimetallscheibe (4) ihre Nennschalttemperatur erreicht, springt sie gegen die Stellkraft der Federschnappscheibe (3) wirkend in ihre umgekehrte Lage. Der Kontakt wird schlagartig geschlossen. Die Federschnappscheibe (3) ist nun Stromübertragungsglied und ermöglicht so, dass die Bimetallscheibe (4) weiterhin kontinuierlich arbeiten kann. Bei Erreichen der Rücksprungtemperatur schnappt die Bimetallscheibe (4) wieder in ihre Ausgangslage zurück und der Kontakt ist wieder geöffnet.
Leistungsklasse:
4,0 A bis 25,0 A
Baureihe:
09
