Schutz-Temperatur-Begrenzer F06

Leistungsklasse: 4,0 A bis 25,0 A
Baureihe: 06

  • Öffner
  • automatisch rückstellend
  • mit Anschlussleitungen
  • voll isoliert in Nomex®-Kappe
Datenblatt herunterladen

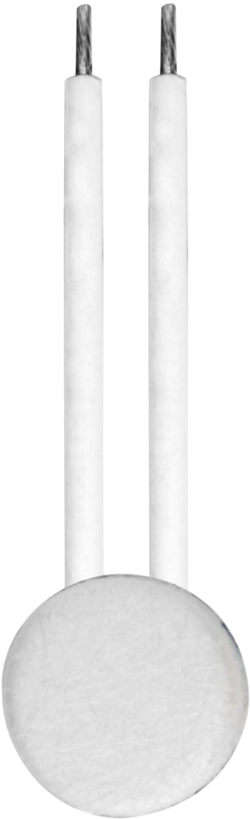

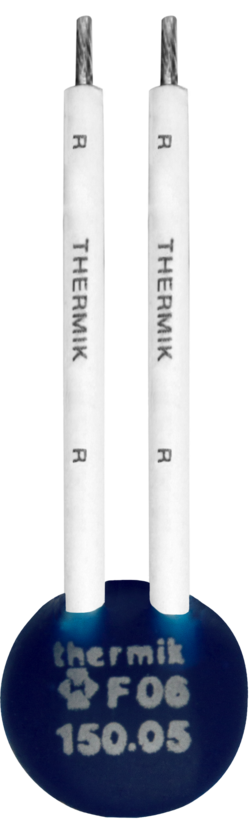

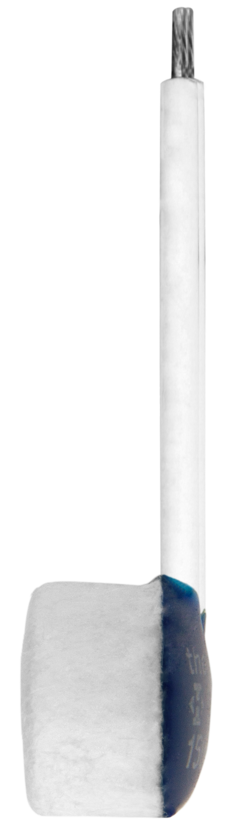

Schutz-Temperatur-Begrenzer F06
Schutz-Temperatur-Begrenzer F06
Schutz-Temperatur-Begrenzer F06
Schutz-Temperatur-Begrenzer F06

Ein unverlierbar ineinander vernietetes Schaltwerk bestehend aus einer beweglichen, rund umlaufenden Kontaktbrücke (1), einem Kontaktträgerbolzen (2), einer Federschnappscheibe (3) und einer Bimetallscheibe (4) ist formschlüssig und selbstausrichtend zwischen einem nicht stromführenden Gehäuseboden (5) und einem Isolationskeramikträger (6) mit zwei integrierten, stationären Kontakten (7) als Elektroden, eingespannt. Dabei wird das Schaltwerk mit der als Stromübertragungsglied fungierenden Kontaktbrücke (1) von der Federschnappscheibe (3), die zwischen einer Auflageschulter und einem umlaufenden Ring gehalten wird, getragen. Die unter ihr liegende, ebenfalls vom Kontaktträgerbolzen (2) durchragte Bimetallscheibe (4) kann somit freiliegend von mechanischen Belastungen kontinuierlich arbeiten, ohne dass der durch die Federschnappscheibe (3) definierte Kontaktdruck abnimmt. Sobald die Bimetallscheibe (4) ihre Nennschalttemperatur erreicht, springt sie gegen die Stellkraft der Federschnappscheibe (3) wirkend in ihre umgekehrte Lage. Die Kontakte werden schlagartig geöffnet. Sinkt nun die Temperatur, schnappt die Bimetallscheibe (4) erst bei Erreichen einer definierten Rückschalttemperatur zurück und die Kontakte sind wieder geschlossen. Weil der Kontaktträgerbolzen (2) entsprechend dimensioniert ist, wird bei jeder Schaltung eine leichte, umlaufende Drehung der kreisförmigen Kontaktbrücke (1) ermöglicht, so dass auch nach zahlreichen Schaltzyklen Übergangswiderstände konstant unterhalb der Minimalgrenze bleiben und die Langzeitstabilität auch unter hoher Beanspruchung standhält.

Technische Angaben

Mögliche Nennschalttemperatur in 5°C Stufen
70 °C - 200 °C
Toleranz (Standard)
±5 K
Rückschalttemperatur (RST)
UL
≥ 35° C (≤ 95° C NST )
-50 K ± 15 K (≥ 100° C ≤ 180° C NST )
-65 K ± 15 K (≥ 185° C ≤ 200° C NST )
VDE
≥ 35 °C
(definierte RST auf Kundenwunsch möglich)
Bauhöhe ab
7,2 mm
Durchmesser
9,5 mm
Imprägnierbeständigkeit
geeignet
Geeignet zum Einbau in Schutzklasse
I+II
Druckbeständigkeit des Schaltergehäuses
600 N
Standardanschluss
Litze 0,75mm² / AWG18
Betriebsspannungsbereich AC / DC
bis 500 V AC / 28 V DC
Bemessungsspannung AC
250 V (VDE) 277 V (UL)
Bemessungsstrom AC cos ϕ = 1,0 / Zyklen
10,0 A / 10.000
Bemessungsstrom AC cos ϕ = 0,6 / Zyklen
6,3 A / 10.000
Max. Schaltstrom AC cos ϕ = 1,0 / Zyklen
25,0 A / 100
Bemessungsspannung DC
24,0 V
Max. Schaltstrom DC / Zyklen
40,0 A / 3.000
Hochspannungsfestigkeit
2,0 kV
Gesamtprellzeit
< 1 ms
Kontaktwiderstand (nach MIL-STD. R5757)
≤ 50 mΩ
Vibrationsfestigkeit bei 10 … 60 Hz
100 m/s²

Approbationen

IEC ENEC VDE UL CSA CQC
