Baureihe YH

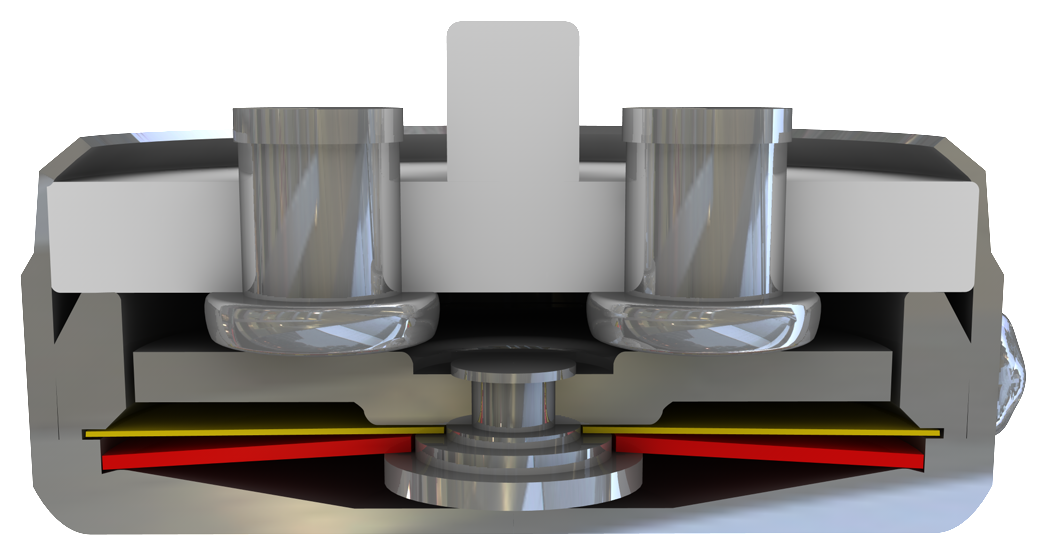

Ein unverlierbar ineinander vernietetes Schaltwerk bestehend aus einer beweglichen und umlaufenden Kontaktbrücke (1), einem Kontaktträgerbolzen (2), einer Federschnappscheibe (3) und einer Bimetallscheibe (4), ist formschlüssig und selbstausrichtend zwischen dem Boden eines stromführenden Gehäuses (5) und einem Isolationskeramikträger (6) mit zwei integrierten, stationären Kontakten (7) als Elektroden, eingespannt. Dabei wird das Schaltwerk mit der als Stromübertragungsglied fungierenden Kontaktbrücke (1) von der Federschnappscheibe (3), die zwischen einer Auflageschulter und einem umlaufenden Ring gehalten wird, getragen. Die unter ihr liegende, ebenfalls vom Kontaktträgerbolzen (2) durchragte Bimetallscheibe (4) kann somit freiliegend von mechanischen Belastungen kontinuierlich arbeiten, ohne dass der durch die Federschnappscheibe (3) definierte Kontaktdruck abnimmt. Sobald die Bimetallscheibe (4) ihre Nennschalttemperatur erreicht, springt sie gegen die Stellkraft der Federschnappscheibe (3) wirkend in ihre umgekehrte Lage. Die Kontakte werden schlagartig geöffnet. Sinkt nun die Temperatur, schnappt die Bimetallscheibe (4) erst bei Erreichen einer definierten Rückschalttemperatur zurück und die Kontakte sind wieder geschlossen. Weil der Kontaktträgerbolzen (2) entsprechend dimensioniert ist, wird bei jeder Schaltung eine leichte, umlaufende Drehung der kreisförmigen Kontaktbrücke (1) ermöglicht, so dass auch nach zahlreichen Schaltzyklen Übergangswiderstände konstant unterhalb der Minimalgrenze bleiben und die Langzeitstabilität auch unter hoher Beanspruchung standhält. Durch einen zusätzlichen Außenanschluß zum Schaltgehäuse ist der Temperaturbegrenzer dreiphasig anwendbar. Dabei wird in Funktion der Stromfluss durch jede Phase unterbrochen.

Produkte in der Baureihe YH

Schutz-Temperatur-Begrenzer SYH
Schutz-Temperatur-Begrenzer SYH

SYH

Leistungsklasse: 4,0 A bis 25,0 A
Baureihe: YH

  • Dreipoliger Öffner für Drehstromeinsatz im Sternpunkt
  • automatisch rückstellend
  • Mylar®-Nomex®
Schutz-Temperatur-Begrenzer CYH
Schutz-Temperatur-Begrenzer CYH
Schutz-Temperatur-Begrenzer CYH

CYH

Leistungsklasse: 4,0 A bis 25,0 A
Baureihe: YH

  • Dreipoliger Öffner für Drehstromeinsatz im Sternpunkt
  • automatisch rückstellend
  • ohne Isolierung
