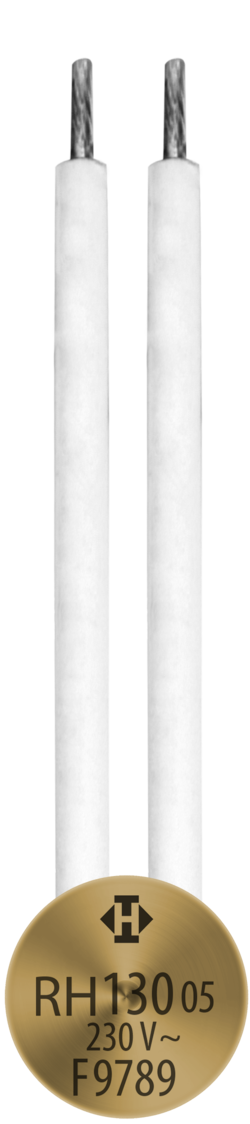

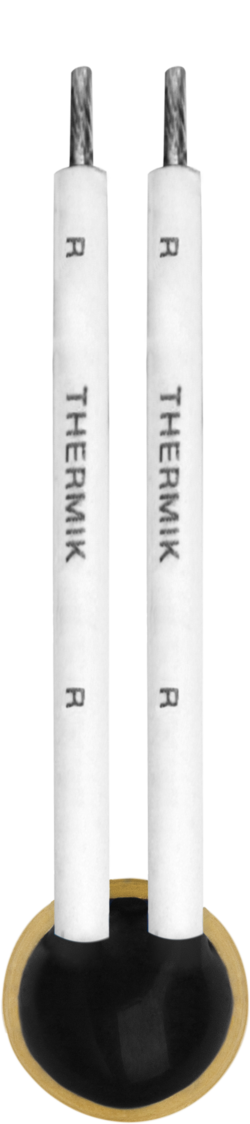

Schutz-Temperatur-Begrenzer CRH

Leistungsklasse: 13,5 A bis 42,0 A
Baureihe: RH

  • Öffner
  • nicht automatisch rückstellend
  • mit Anschlussleitungen
  • ohne Isolierung
Datenblatt herunterladen
Schutz-Temperatur-Begrenzer CRH
Schutz-Temperatur-Begrenzer CRH
Schutz-Temperatur-Begrenzer CRH
Schutz-Temperatur-Begrenzer CRH

Ein unverlierbar ineinander vernietetes Schaltwerk bestehend aus einer beweglichen und umlaufenden Kontaktbrücke (1), einem Kontaktträgerbolzen (2), einer Federschnappscheibe (3) und einer Bimetallscheibe (4) ist formschlüssig und selbstausrichtend zwischen einem nicht stromführenden Gehäuseboden(5) und einem Widerstandskeramikträger (6) mit zwei integrierten, stationären Kontakten (7), eingespannt. Dabei wird das Schaltwerk mit der als Stromübertragungsglied fungierenden Kontaktbrücke (1) von der Federschnappscheibe (3), die zwischen einer Auflageschulter und einem umlaufenden Ring gehalten wird, getragen. Die unter ihr liegende, ebenfalls vom Kontaktträgerbolzen (2) durchragte Bimetallscheibe (4) kann somit freiliegend von mechanischen Belastungen kontinuierlich arbeiten, ohne dass der durch die Federschnappscheibe (3) definierte Kontaktdruck abnimmt. Sobald die Bimetallscheibe (4) ihre Nennschalttemperatur erreicht, springt sie gegen die Stellkraft der Federschnappscheibe (3) wirkend in ihre umgekehrte Lage. Die Kontakte (7) werden schlagartig geöffnet. Die parallel geschaltete Widerstandskeramik (6) hält nun die Betriebsspannung und entfaltet unabhängig von der Umgebungstemperatur eine elektrische Heizleistung auf das Schaltwerk und hält es dauerhaft oberhalb der Rücksprungtemperatur, so dass es nicht zurückschalten kann. Die Kontakte (7) bleiben geöffnet. Erst nach Wegfall der externen Betriebsspannung bzw. Netztrennung kann der Temperaturbegrenzer wieder abkühlen und in den ursprünglichen Schließzustand zurückschalten.

Technische Angaben

Mögliche Nennschalttemperatur in 5°C Stufen
70 °C - 180 °C
Toleranz NST ≤ 140 °C
±5 K
Toleranz NST > 140 °C
±10 K
Rückschalttemperatur (RST)
UL
≥ 35 °C
VDE
≥ 35 °C
(definierte RST auf Kundenwunsch möglich)
Bauhöhe ab
6,5 mm
Durchmesser
9,0 mm
Imprägnierbeständigkeit
geeignet
Geeignet zum Einbau in Schutzklasse
I
Druckbeständigkeit des Schaltergehäuses
600 N
Standardanschluss
Litze 1,00 mm² / AWG18
Betriebsspannungsbereich AC
bis 250 V AC
Bemessungsspannung AC
120 V / 230 V (VDE) 250V (UL)
Bemessungsstrom AC cos ϕ = 1,0 / Zyklen
13,5 A / 300
Bemessungsstrom AC cos ϕ = 0,6 / Zyklen
9,0 A / 300
Max. Schaltstrom AC cos ϕ = 1,0 / Zyklen
42,0 A / 300
Gesamtprellzeit
< 1 ms
Kontaktwiderstand (nach MIL-STD. R5757)
≤ 50 mΩ
Vibrationsfestigkeit bei 10 … 60 Hz
100 m/s²

Approbationen

IEC ENEC VDE UL CSA
