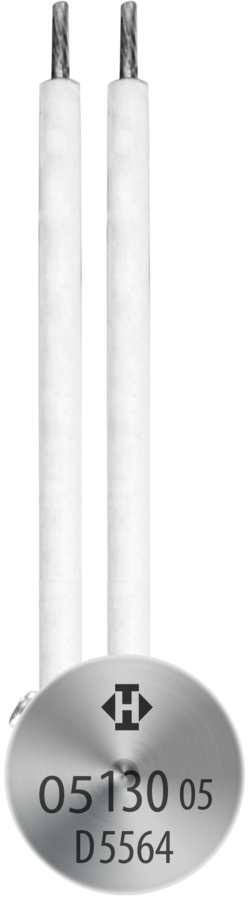

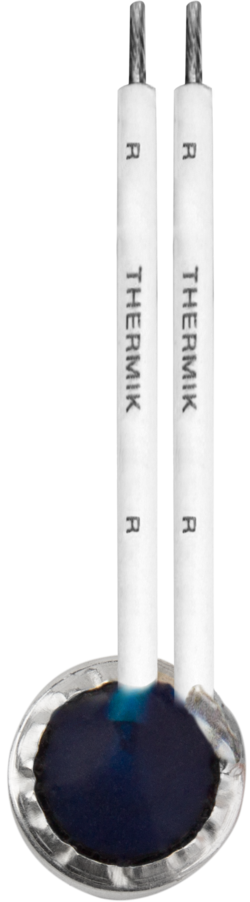

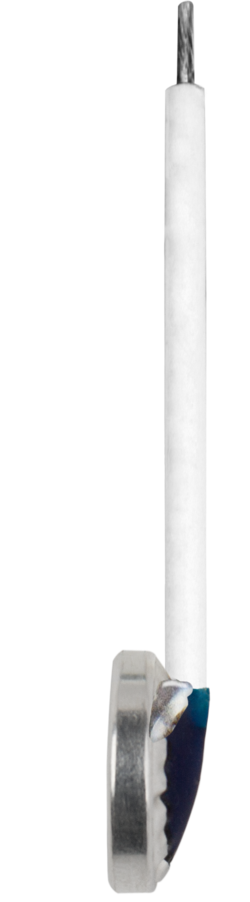

Schutz-Temperatur-Begrenzer C05

Leistungsklasse: 4,0 A bis 25,0 A
Baureihe: 05

  • Öffner
  • automatisch rückstellend
  • mit Anschlussleitungen
  • ohne Isolierung
Datenblatt herunterladen

Schutz-Temperatur-Begrenzer C05

Ein unverlierbar ineinander vernietetes Schaltwerk bestehend aus einem beweglichen Silberkontakt (1), einem Kontaktträger (2), einer Federschnappscheibe (3) und einer Bimetallscheibe (4) ist formschlüssig und selbstausrichtend zwischen einem stromführenden, wärmeübertragenden Gehäuse (5) und einem davon isolierten Kontaktdeckel aus Stahl (6) mit stationärem Gegenkontakt (7) eingespannt. Dabei wird das Schaltwerk von der als Stromübertragungsglied fungierenden Federschnappscheibe (3), die zwischen einer Auflageschulter und einem umlaufenden Ring gehalten wird, getragen. Die unter ihr liegende, ebenfalls vom beweglichen Kontakt (1) durchragte Bimetallscheibe (4) kann somit freiliegend von mechanischen Belastungen kontinuierlich arbeiten, ohne dass der durch die Federschnappscheibe (3) definierte Kontaktdruck abnimmt. Sobald die Bimetallscheibe (4) ihre Nennschalttemperatur erreicht, springt sie gegen die Stellkraft der Federschnappscheibe (3) wirkend in ihre umgekehrte Lage. Der Kontakt wird schlagartig geöffnet. Sinkt nun die Temperatur, schnappt die Bimetallscheibe (4) erst bei Erreichen einer definierten Rückschalttemperatur zurück und der Kontakt ist wieder geschlossen.

Technische Angaben

Mögliche Nennschalttemperatur in 5°C Stufen
50 °C - 200 °C
Toleranz (Standard)
±5 K
Rückschalttemperatur (RST)
UL
≥ 30° C (≤ 75° C NST)
-30 K ± 15 K (≥ 80° C ≤ 200° C NST)
VDE
≥ 35 °C
(definierte RST auf Kundenwunsch möglich)
Bauhöhe ab
5,1 mm
Durchmesser
14,1 mm
Imprägnierbeständigkeit
geeignet
Geeignet zum Einbau in Schutzklasse
I
Druckbeständigkeit des Schaltergehäuses
300 N
Standardanschluss
Litze 0,5mm² / AWG20
Betriebsspannungsbereich AC / DC
bis 500 V AC / 14 V DC
Bemessungsspannung AC
250 V (VDE) 277 V (UL)
Bemessungsstrom AC cos ϕ = 1,0 / Zyklen
6,3 A / 10.000
Bemessungsstrom AC cos ϕ = 0,6 / Zyklen
4,0 A / 10.000
Bemessungsstrom AC cos ϕ = 0,4 / Zyklen
4,6 A / 10.000
Max. Schaltstrom AC cos ϕ = 1,0 / Zyklen
10,0 A / 3.000
Max. Schaltstrom AC cos ϕ = 1,0 / Zyklen
20,0 A / 300
Max. Schaltstrom AC cos ϕ = 0,4 / Zyklen
18,4 A / 1.000
Bemessungsspannung DC
12,0 V
Max. Schaltstrom DC / Zyklen
40,0 A / 10.000
Max. Schaltstrom DC / Zyklen
60,0 A / 3.000
Gesamtprellzeit
< 1 ms
Kontaktwiderstand (nach MIL-STD. R5757)
≤ 50 mΩ
Vibrationsfestigkeit bei 10 … 60 Hz
100 m/s²

Approbationen

IEC ENEC VDE CMJ UL-180 CSA CQC
