PTC-Thermistor SNM

Baureihe: PTC-Thermistoren

  • mit Anschlussleitungen
  • Mylar®-Nomex®
Datenblatt herunterladen

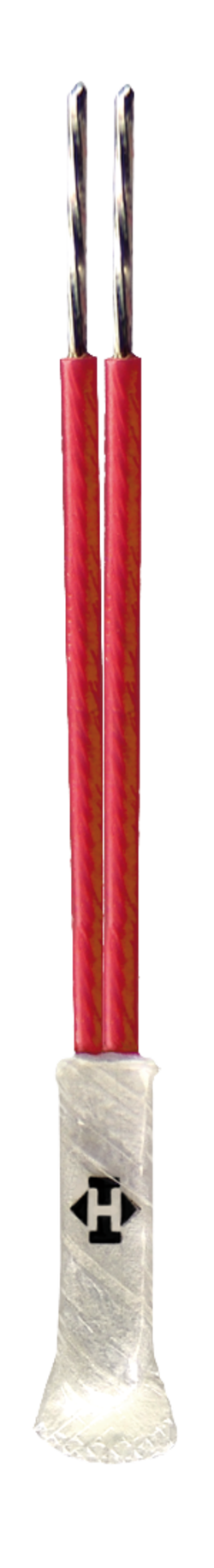

PTC-Thermistor SNM

Die PTCs sind nach Möglichkeit parallel zur Wicklung einzulegen. Dadurch wird beim Formen der Wickelköpfe die mechanische Beanspruchung der PTCs minimiert. Dabei ist die Mylar®-­Nomex® Schrumpfkappe aufgrund ihrer mechanischen Stabilität (gegenüber Teflon® keine Kaltfließeigenschaft) sehr gut geeignet. In Verbindung mit der Miniaturpille (Ø 1,5 mm) werden je nach Ausführung Ansprechzeiten von 5 bis max. 10 Sekunden erzielt.

Thermik-Thermistoren entsprechen der DIN 44081 bzw. 44082 sowie der IEC60034-11:2004 und zeichnen sich durch eine sehr hohe Temperaturempfindlichkeit aus. Im Bereich der Nennansprech­temperatur steigt der Widerstand stark an. Diese Änderung kann über ein Auslösegerät zum Abschalten des Laststromkreises benutzt werden. Elektronische Auswertungen in unterschiedlichsten Anwendungen sind ebenfalls möglich.

Technische Angaben

Isolationsmaterial
Mylar®-Nomex®
Nennschalttemperatur (NST)
60 °C - 190 °C
Betriebsspannungsbereich
2,5 V DC - 24 V DC
max. zulässige Betriebsspannung
30V DC
max. empfohlene Sensorspannung
2,5 V DC - 7,5 V DC
Hochspannungsfestigkeit
2,5 kV
Durchmesser
4,0 mm
Länge der Isolationskappe
12,0 mm

Approbationen

CSA UL
