Schutz-Temperatur-Begrenzer S08

Leistungsklasse: 4,0 A bis 25,0 A
Baureihe: 08

  • Schließer
  • automatisch rückstellend
  • mit Anschlussleitungen
  • Mylar®-Nomex®
Datenblatt herunterladen

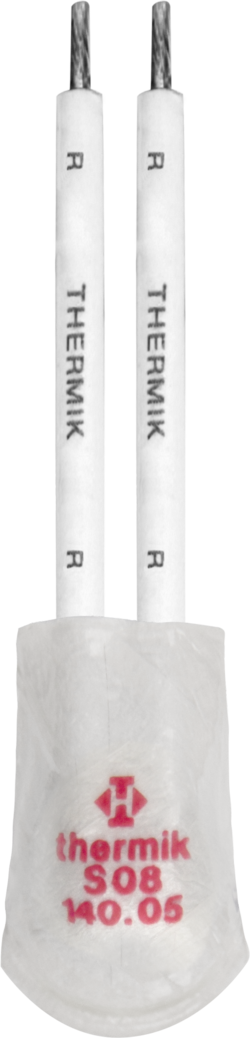

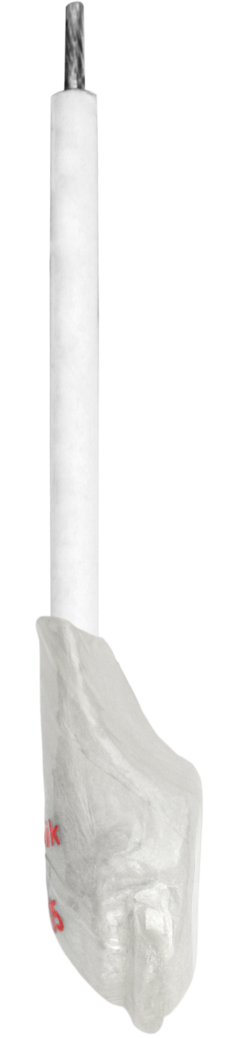

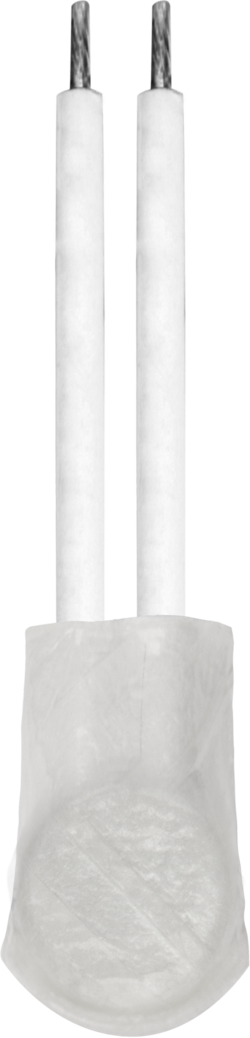

Schutz-Temperatur-Begrenzer S08

Ein unverlierbar ineinander vernietetes Schaltwerk bestehend aus einer beweglichen, rund umlaufenden Kontaktbrücke (1), einem Kontaktträgerbolzen (2), einer Federschnappscheibe (3) und einer Bimetallscheibe (4), ist formschlüssig und selbstausrichtend zwischen einem nicht stromführenden Gehäuseboden (5) und einem Isolationskeramikträger (6) mit zwei integrierten, stationären Kontakten (7) als Elektroden, eingespannt. Dabei wird das Schaltwerk mit der nach dem Schaltvorgang als Stromübertragungsglied fungierenden Kontaktbrücke (1) von der Federschnappscheibe (3), die zwischen einer Auflageschulter und einem umlaufenden Ring befestigt ist, zunächst offen gehalten. Die unter ihr liegende, ebenfalls vom Kontaktträgerbolzen (2) durchragte Bimetallscheibe (4) kann somit freiliegend von mechanischen Belastungen kontinuierlich arbeiten, ohne dass der durch die Federschnappscheibe (3) definierte Abstand zwischen den Kontaktflächen abnimmt. Sobald die Bimetallscheibe (4) ihre Nennschalttemperatur erreicht, springt sie gegen die Stellkraft der Federschnappscheibe (3) wirkend in ihre umgekehrte Lage. Die Kontakte (7)werden schlagartig geschlossen. Sinkt nun die Temperatur, schnappt die Bimetallscheibe (4) erst bei Erreichen einer definierten Rücksprungtemperatur zurück und die Kontakte (7) werden schlagartig wieder geöffnet. Durch die Dimensionierung des Kontaktträgerbolzens (2), wird bei jeder Schaltung eine leichte, umlaufende Drehung der kreisförmigen Kontaktbrücke (1) ermöglicht, so dass auch nach zahlreichen Schaltzyklen Übergangswiderstände konstant unterhalb der Minimalgrenze bleiben und die Langzeitstabilität auch unter hoher Beanspruchung standhält.

Technische Angaben

Mögliche Nennschalttemperatur in 5°C Stufen
70 °C - 180 °C
Toleranz (Standard)
±5 K
Rückschalttemperatur (RST)
UL
≥ 35° C (≤ 95° C NST)
-50 K ± 15 K (≥ 100° C ≤ 180° C NST)
VDE
≥ 35 °C
(definierte RST auf Kundenwunsch möglich)
Bauhöhe ab
7,0 mm
Durchmesser
10,5 mm
Länge der Isolationskappe
17,0 mm
Imprägnierbeständigkeit
geeignet
Geeignet zum Einbau in Schutzklasse
I+II
Druckbeständigkeit des Schaltergehäuses
600 N
Standardanschluss
Litze 0,75mm² / AWG18
Betriebsspannungsbereich AC
bis 500 V AC
Bemessungsspannung AC
250 V (VDE) 277 V (UL)
Bemessungsstrom AC cos ϕ = 1,0 / Zyklen
10,0 A / 10.000
Bemessungsstrom AC cos ϕ = 0,6 / Zyklen
6,3 A / 10.000
Hochspannungsfestigkeit
2,0 kV
Gesamtprellzeit
< 1 ms
Kontaktwiderstand (nach MIL-STD. R5757)
≤ 50 mΩ
Vibrationsfestigkeit bei 10 … 60 Hz
100 m/s²

Approbationen

IEC ENEC VDE UL CSA CQC
