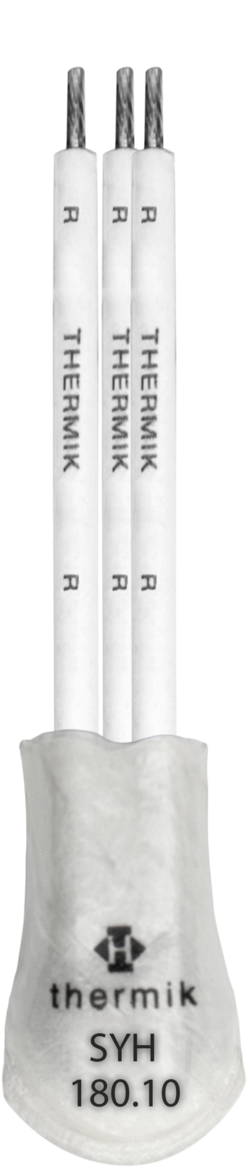

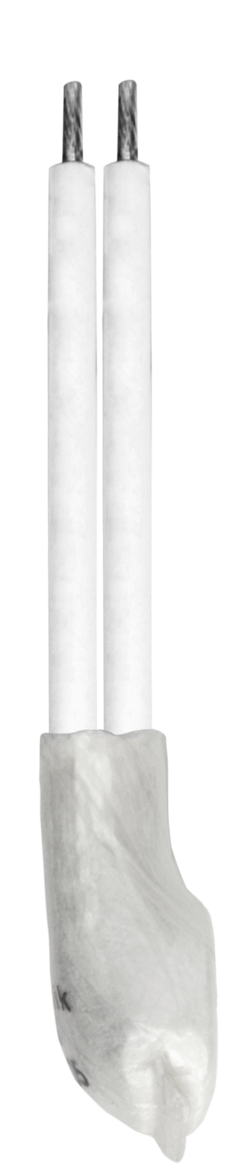

Limitatore di temperatura antisurriscaldamento SYH

Classe di potenza: 4,0 A fino a 25,0 A
Serie: YH

  • contatto di apertura tripolare per corrente trifase in centro stella
  • con reinserzione automatica
  • Mylar®-Nomex®
Download foglio dari
Limitatore di temperatura antisurriscaldamento SYH
Limitatore di temperatura antisurriscaldamento SYH
Limitatore di temperatura antisurriscaldamento SYH

Il componenti principali sono: un ponte circolare mobile (1), un supporto per il contatto (2), un disco con scatto a molla (3) e un disco bimetallico (4) tra loro rivettati e allineati tra un alloggiamento conduttivo e un coperchio di ceramica isolante (6) che supporta due contatti fissi integrati (7) che fungono da elettrodi. Il disco con scatto a molla (3), bloccato contro la sede circolare da un anello, sostiene il ponte circolare (1) per il quale passa la corrente elettrica. Il disco bimetallico (4) che sta sotto, attraversato dal rivetto, è libero da sollecitazioni meccaniche e può funzionare senza riduzione della pressione di contatto creata dal disco con scatto a molla (3). Quando si raggiunge la temperatura nominale di commutazione, il disco bimetallico (4) scatta nella posizione inversa agendo contro la forza di posizionamento del disco con scatto a molla (3). I contatti si aprono repentinamente. Quando la temperatura scende e raggiunge il valore di reinserzione prestabilito, il disco bimetallico (4) scatta di nuovo nella sua posizione di partenza e il contatto si richiude. La particolare forma del supporto per il contatto (2) consente, ad ogni commutazione, piccole rotazioni del ponte di contatto (1) e questo permette alla resistenza di contatto di rimanere sotto i limiti consentiti anche dopo svariati cicli di commutazione. La stabilità nel tempo è così ottenuta nonostante le forti sollecitazioni a cui il limitatore di temperatura è sottoposto. Il protettore trova impiego anche in applicazioni trifase, grazie ad un collegamento esterno supplementare alla cassa metallica. Durante il funzione, il flusso di corrente viene interrotto da ogni fase.

Caratteristiche tecniche

Temperatura di commutazione nominale (NST) in passi da 5°C
70 °C - 180 °C
Tolleranza (Standard)
±10 K
Temperatura di reinserzione (RST)
UL
≥ 35 °C (≤ 95 °C NST)
-50 K ± 15 K (≥ 100 °C ≤ 180 °C NST)
VDE
≥ 35 °C
(possibilità di RST definite su richiesta del cliente)
Spessore a partire da
7.0 mm
Diametro
10.5 mm
Lunghezza del cappuccio isolante
16.0 mm
Resistenza all‘impregnazione
adatto
Adatto al montaggio nella classe di protezione
I+II
Resistenza alla pressione della scatola di commutazione
600 N
Connessione standard
Cavetto 1,0 mm² / AWG18
Tensione d’esercizio AC
fino a 440 V AC
Tensione nominale AC
3x 400 V 50/60 Hz
Corrente nominale AC cos ϕ = 1.0 / cicli
2.5 A / 10,000
Corrente nominale AC cos ϕ = 1.0 / cicli
12.0 A / 3,000
Resistenza all‘alta tensione
2.0 kV
Tempo di rimbalzo complessivo
< 1 ms
Resistenza di contatto (secondo MIL-STD. R5757)
≤ 50 mΩ
Resistenza alla vibrazione con 10 … 60 Hz
100 m/s²
