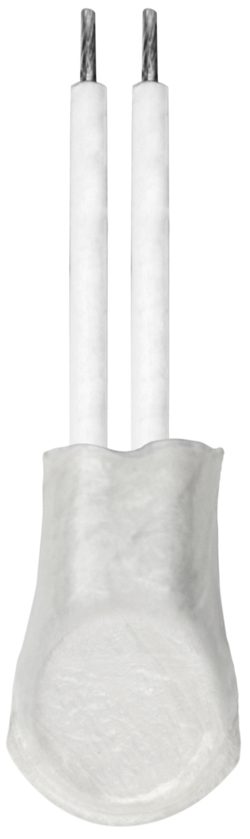

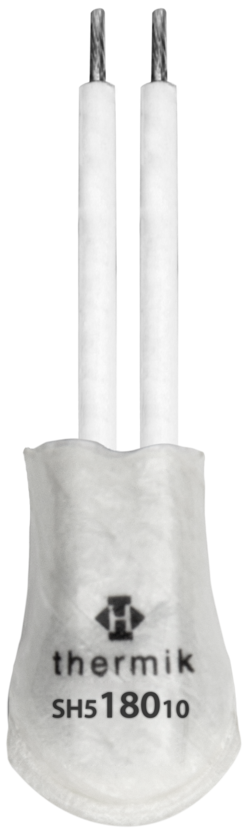

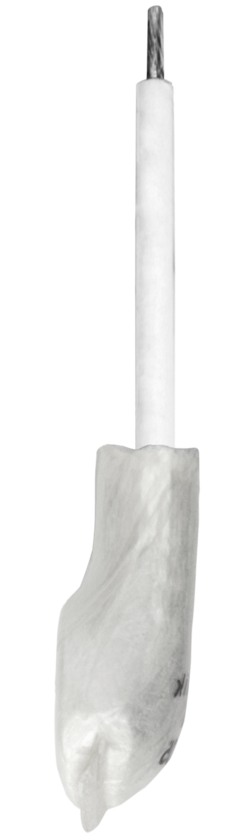

Schutz-Temperatur-Begrenzer SH5

Leistungsklasse: 25,0 A bis 75,0 A
Baureihe: H5

  • Öffner
  • automatisch rückstellend
  • mit Anschlussleitungen
  • Mylar®-Nomex®
Datenblatt herunterladen

Schutz-Temperatur-Begrenzer SH5

Ein unverlierbar ineinander vernietetes Schaltwerk bestehend aus einem beweglichen Silberkontakt (1), einem Kontaktträger (2), einer Federschnappscheibe (3), einer Bimetallscheibe (4) und einer Kontaktzunge (5), ist formschlüssig und selbstausrichtend zwischen einem stromführenden, wärmeübertragenden Gehäuse (6) und einem davon isolierten Kontaktdeckel (7) aus Stahl mit stationärem Gegenkontakt (8), eingespannt. Dabei wird das Schaltwerk von der als Stromübertragungsglied fungierenden Kontaktzunge (5), die zwischen einer Auflageschulter und einem umlaufenden Ring gehalten wird, getragen. Das unter ihr liegende, ebenfalls vom beweglichen Kontakt (1) durchragte Schaltwerk kann somit freiliegend von mechanischen und elektrischen Belastungen kontinuierlich arbeiten, ohne dass der durch die Federschnappscheibe (3) definierte Kontaktdruck abnimmt. Sobald die Bimetallscheibe (4) ihre Nennschalttemperatur erreicht, springt sie gegen die Stellkraft der Federschnappscheibe (3) wirkend in ihre umgekehrte Lage. Der Kontakt wird schlagartig geöffnet. Sinkt nun die Temperatur, schnappt die Bimetallscheibe (4) erst bei Erreichen einer definierten Rückschalttemperatur zurück und der Kontakt ist wieder geschlossen.

Technische Angaben

Mögliche Nennschalttemperatur in 5°C Stufen
80 °C - 180 °C
Toleranz (Standard)
±10 K
Rückschalttemperatur (RST)
UL
≥ 35 °C
VDE
≥ 35 °C
(definierte RST auf Kundenwunsch möglich)
Bauhöhe ab
6,0 mm
Durchmesser
11,7 mm
Länge der Isolationskappe
19,5 mm
Imprägnierbeständigkeit
geeignet
Geeignet zum Einbau in Schutzklasse
I+II
Druckbeständigkeit des Schaltergehäuses
300 N
Standardanschluss
Litze 1,00 mm² / AWG18
Betriebsspannungsbereich AC / DC
bis 500 V AC / 14 V DC
Bemessungsspannung AC
250V
Bemessungsstrom AC cos ϕ = 1,0 / Zyklen
30,0 A / 10.000
Bemessungsstrom AC cos ϕ = 1,0 / Zyklen
50,0 A / 3.000
Bemessungsspannung DC
12,0 V
Max. Schaltstrom DC / Zyklen
60,0 A / 10.000
Hochspannungsfestigkeit
2,0 kV
Gesamtprellzeit
< 1 ms
Kontaktwiderstand (nach MIL-STD. R5757)
≤ 25 mΩ
Vibrationsfestigkeit bei 10 … 60 Hz
100 m/s²

Approbationen

IEC VDE UL CQC
