Baureihe 06

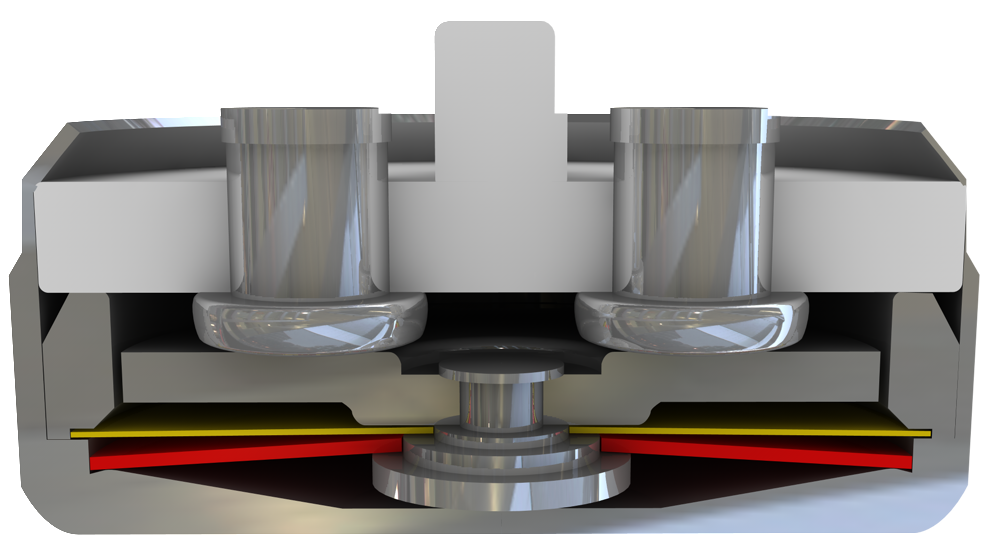

Ein unverlierbar ineinander vernietetes Schaltwerk bestehend aus einer beweglichen, rund umlaufenden Kontaktbrücke (1), einem Kontaktträgerbolzen (2), einer Federschnappscheibe (3) und einer Bimetallscheibe (4) ist formschlüssig und selbstausrichtend zwischen einem nicht stromführenden Gehäuseboden (5) und einem Isolationskeramikträger (6) mit zwei integrierten, stationären Kontakten (7) als Elektroden, eingespannt. Dabei wird das Schaltwerk mit der als Stromübertragungsglied fungierenden Kontaktbrücke (1) von der Federschnappscheibe (3), die zwischen einer Auflageschulter und einem umlaufenden Ring gehalten wird, getragen. Die unter ihr liegende, ebenfalls vom Kontaktträgerbolzen (2) durchragte Bimetallscheibe (4) kann somit freiliegend von mechanischen Belastungen kontinuierlich arbeiten, ohne dass der durch die Federschnappscheibe (3) definierte Kontaktdruck abnimmt. Sobald die Bimetallscheibe (4) ihre Nennschalttemperatur erreicht, springt sie gegen die Stellkraft der Federschnappscheibe (3) wirkend in ihre umgekehrte Lage. Die Kontakte werden schlagartig geöffnet. Sinkt nun die Temperatur, schnappt die Bimetallscheibe (4) erst bei Erreichen einer definierten Rückschalttemperatur zurück und die Kontakte sind wieder geschlossen. Weil der Kontaktträgerbolzen (2) entsprechend dimensioniert ist, wird bei jeder Schaltung eine leichte, umlaufende Drehung der kreisförmigen Kontaktbrücke (1) ermöglicht, so dass auch nach zahlreichen Schaltzyklen Übergangswiderstände konstant unterhalb der Minimalgrenze bleiben und die Langzeitstabilität auch unter hoher Beanspruchung standhält.

Produkte in der Baureihe 06

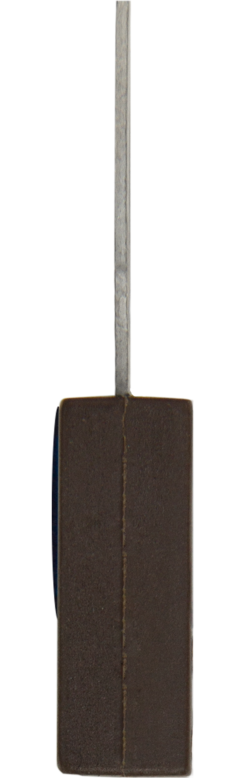

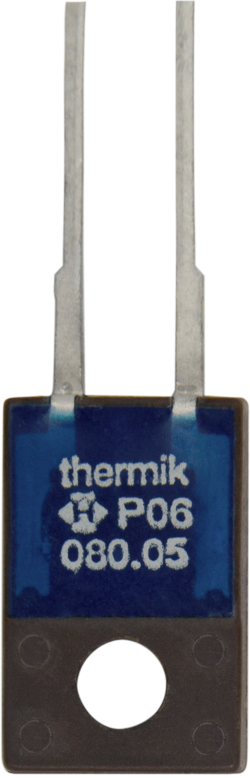

P06

Leistungsklasse: 4,0 A bis 25,0 A
Baureihe: 06

  • Öffner
  • automatisch rückstellend
  • mit Anschlusspins
  • voll isoliert im Anbaugehäuse

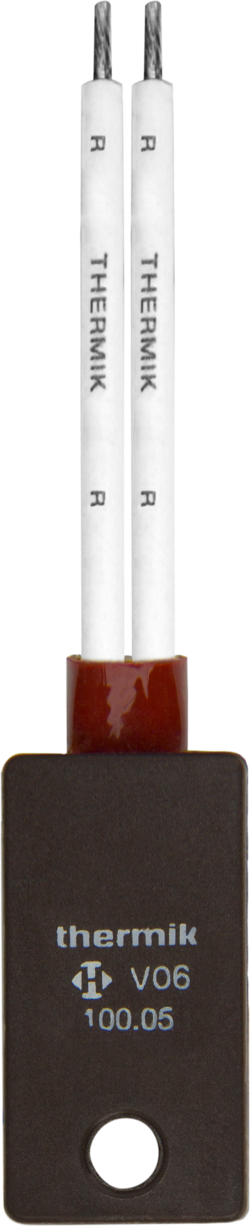

V06

Leistungsklasse: 4,0 A bis 25,0 A
Baureihe: 06

  • Öffner
  • automatisch rückstellend
  • mit Anschlussleitungen
  • doppelte Isolierung im Anbaugehäuse

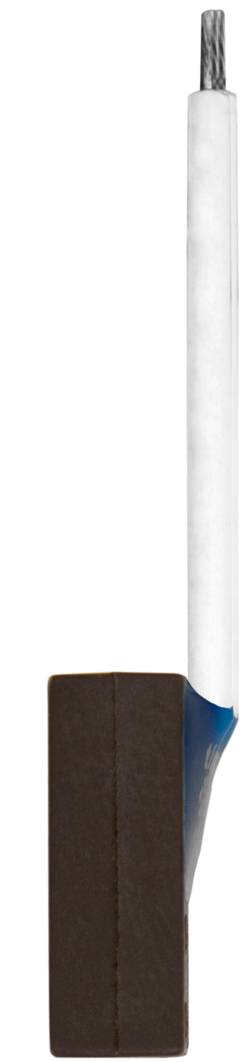

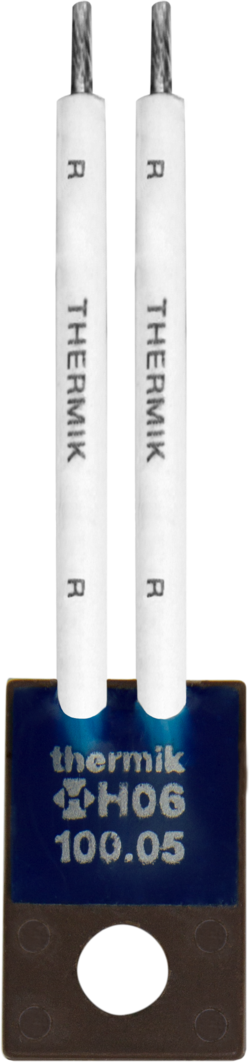

H06

Leistungsklasse: 4,0 A bis 25,0 A
Baureihe: 06

  • Öffner
  • automatisch rückstellend
  • mit Anschlussleitungen
  • voll isoliert im Anbaugehäuse

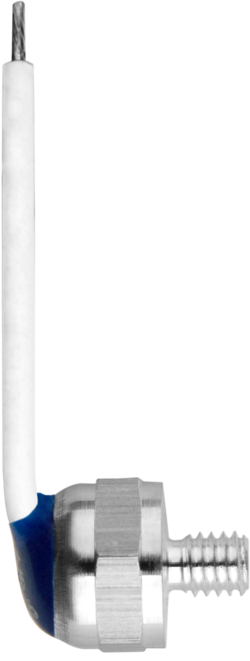

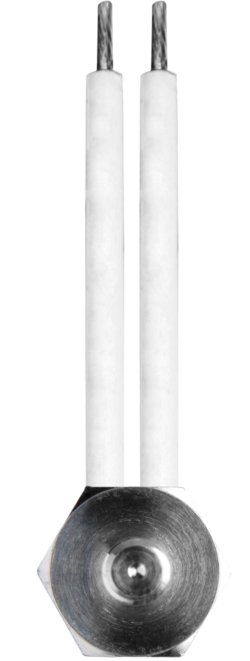

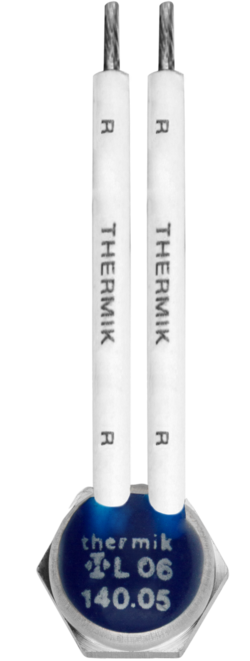

L06

Leistungsklasse: 4,0 A bis 25,0 A
Baureihe: 06

  • Öffner
  • automatisch rückstellend
  • mit Anschlussleitungen
  • voll isoliert im Anschraubgehäuse

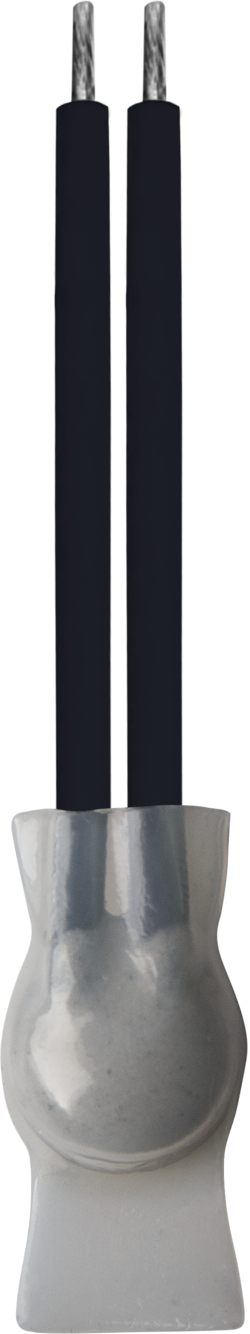

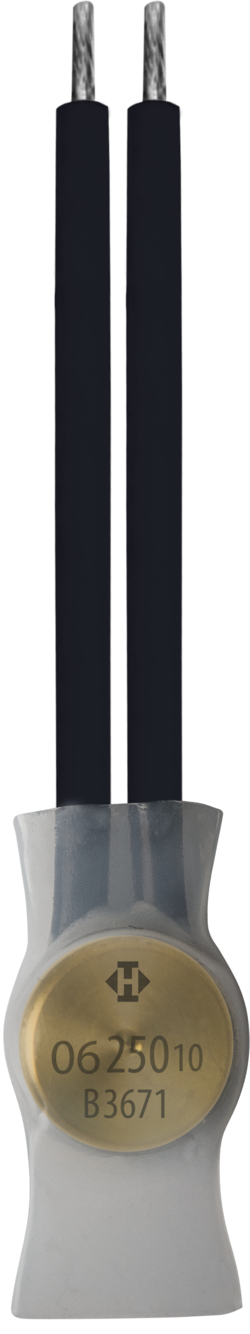

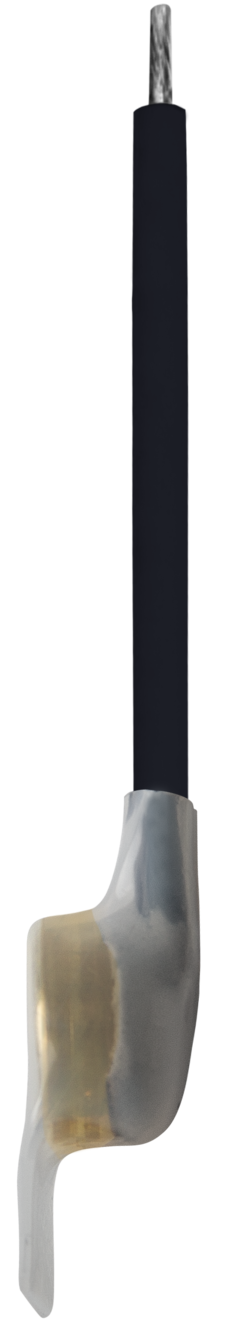

S06-HT

Leistungsklasse: 4,0 A bis 25,0 A
Baureihe: 06

  • Öffner
  • automatisch rückstellend
  • mit Anschlussleitungen
  • Isolierung PTFE

C06-HT

Leistungsklasse: 4,0 A bis 25,0 A
Baureihe: 06

  • Öffner
  • automatisch rückstellend
  • mit Anschlussleitungen
  • ohne Isolierung

F06

Leistungsklasse: 4,0 A bis 25,0 A
Baureihe: 06

  • Öffner
  • automatisch rückstellend
  • mit Anschlussleitungen
  • voll isoliert in Nomex®-Kappe

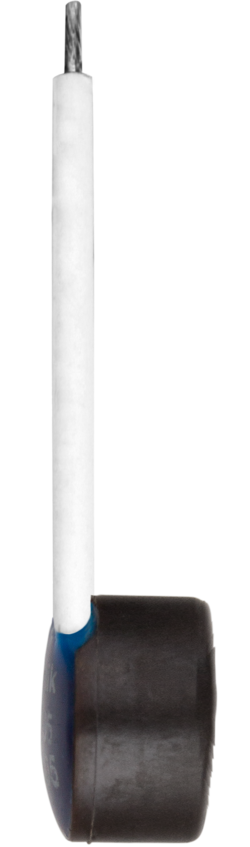

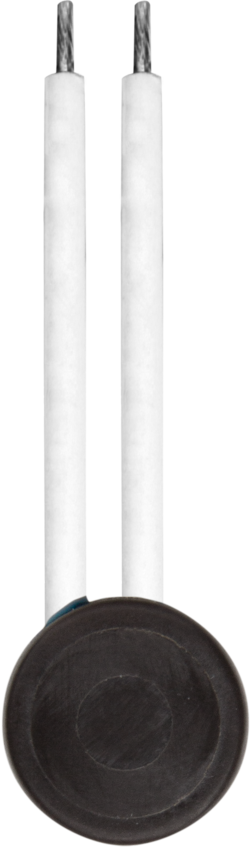

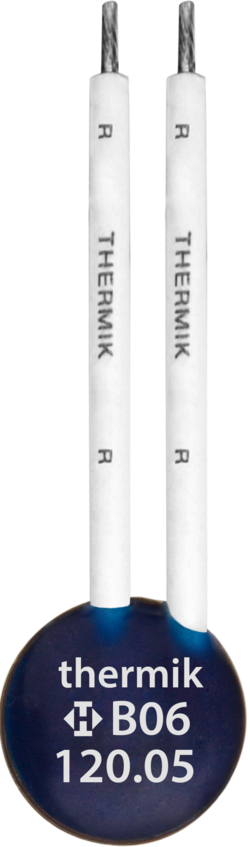

B06

Leistungsklasse: 4,0 A bis 25,0 A
Baureihe: 06

  • Öffner
  • automatisch rückstellend
  • mit Anschlussleitungen
  • Ryton®-Kappe

S06

Leistungsklasse: 4,0 A bis 25,0 A
Baureihe: 06

  • Öffner
  • automatisch rückstellend
  • mit Anschlussleitungen
  • Mylar®-Nomex®

C06

Leistungsklasse: 4,0 A bis 25,0 A
Baureihe: 06

  • Öffner
  • automatisch rückstellend
  • mit Anschlussleitungen
  • ohne Isolierung
